g.tec medical engineering · Amplifikatörler ve elektrotlar

g.LADYbird

Aktif ve pasif EEG elektrotları

g.LADYbird elektrot ailesi; beyin-bilgisayar arayüzü araştırması, bilişsel nörobilim, nörofizyoloji, TMS-EEG ve multimodal biyosinyal kaydı için yüksek kaliteli aktif ve pasif EEG elektrotları sunar. Aktif elektrotlar her elektrodun içindeki minyatür amplifikatörle hareket artefaktlarını ve elektromanyetik paraziti sinyal ana amplifikatöre ulaşmadan azaltır; üreticiye göre klasik pasif kayıtlara kıyasla yaklaşık %10 daha yüksek BCI sınıflandırma doğruluğu verir. Pasif elektrotlar elektronik içermeyen sinterlenmiş Ag/AgCl yapısıyla, uyarım sonrası hızlı toparlanma gereken TMS-EEG uygulamaları için optimize edilmiştir. İki tip de g.HIamp ve g.USBamp amplifikatörleri ve g.GAMMAcap başlıklarla çalışır.

  • Aktif ve pasif
  • Sinterlenmiş Ag/AgCl
  • DC–10 kHz
  • 16–256 kanal
  • Tekrar kullanılabilir
Bilgi ve teklif alınTüm g.tec ürünleri

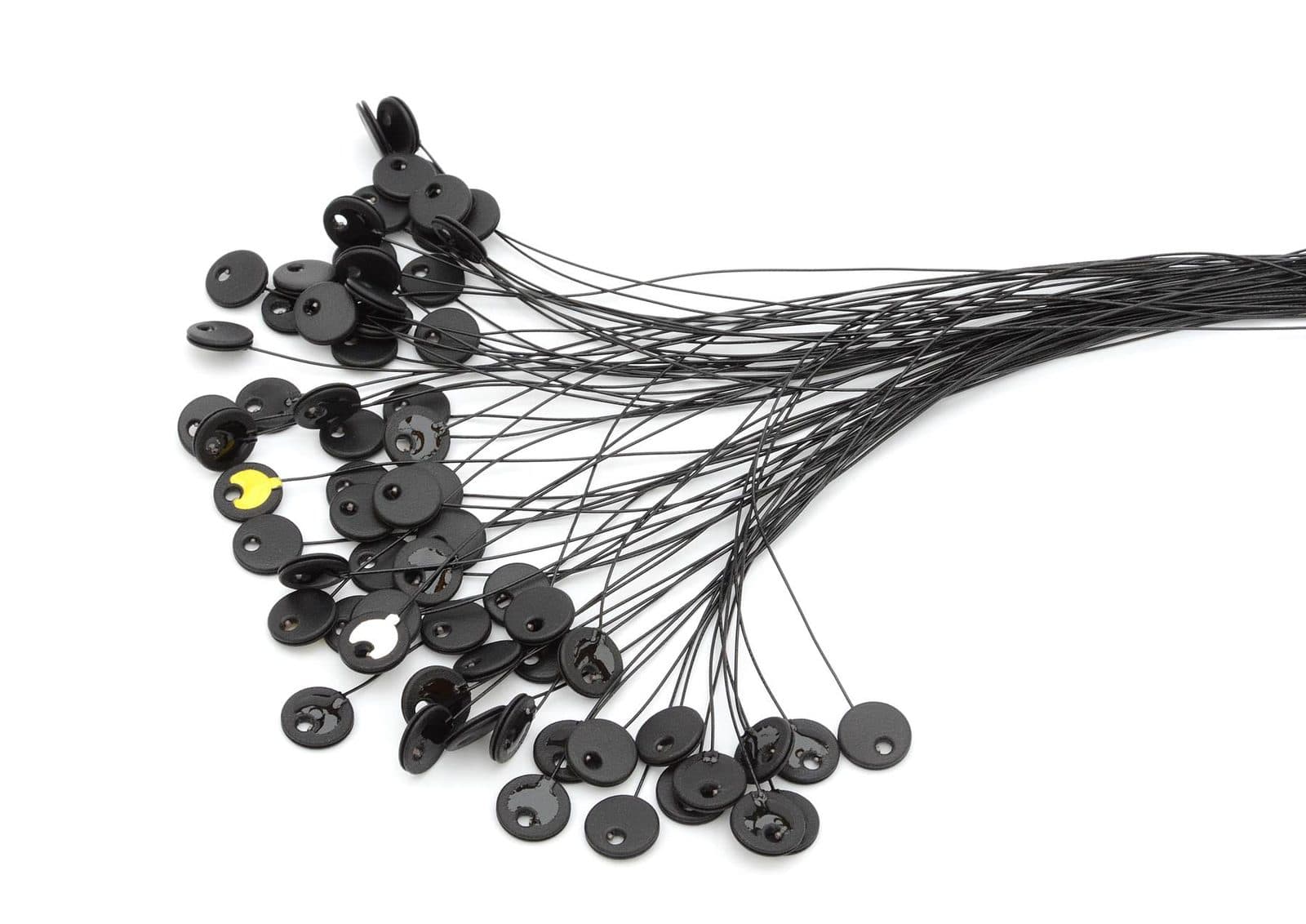

g.LADYbird EEG elektrot seti

Öne çıkan özellikler

  • Aktif ve pasif EEG elektrotları
  • Yüksek kaliteli EEG, EMG, ECG ve EOG kaydı
  • Aktif elektrotlarda her elektrodun içinde ön yükselteç: daha az hareket artefaktı
  • TMS-EEG deneyleri için optimize edilmiş pasif Ag/AgCl elektrotlar
  • Kararlı, düşük gürültülü kayıt için sinterlenmiş Ag/AgCl
  • DC'den 10 kHz'e frekans yanıtı
  • 16–256 kanallı EEG sistemleriyle uyumlu; g.HIamp ve g.USBamp ile çalışır
  • g.GAMMAcap3 elektrot başlıklarıyla uyumlu
  • Uzun kayıtlar için geniş dahili jel haznesi; jel doğrudan elektrot açıklığından uygulanır
  • Abrazyonlu cilt hazırlığı gerekmez
  • Elektrotlar başlıkta kalır: hızlı kurulum ve temizlik; tek tek değiştirilebilir
  • g.HIamp ile g.LADYbird Z elektroduyla eş zamanlı empedans ölçümü
  • 2 pinli, dokunmaya karşı korumalı güvenlik konnektörleri
  • Kablo hareketi artefaktlarını azaltan hafif tasarım

Teknik özellikler

Elektrot tipleri
Aktif ve pasif g.LADYbird EEG elektrotları
Elektrot malzemesi
Sinterlenmiş Ag/AgCl
Aktif amplifikasyon
Her elektrotta minyatür ön yükselteç
Frekans yanıtı
DC–10 kHz
Sinyaller
EEG · EMG · ECG · EOG
Kanal sayısı
16–256 (amplifikatör yapılandırmasına göre)
Konnektör
2 pinli, dokunmaya karşı korumalı güvenlik konnektörü (aktif elektrotlar)
Elektrot arayüzü
Jelli (ıslak) elektrot
Jel haznesi
Uzun kayıtlar için geniş, dahili
Jel uygulaması
Elektrottaki dolum açıklığından
Cilt hazırlığı
Abrazyon gerekmez
Empedans ölçümü
g.HIamp ile, kanal 1'de g.LADYbird Z elektroduyla
Aktif elektrot uyumu
g.HIamp aktif elektrot konnektör kutusu · g.GAMMAsys
Pasif elektrot uyumu
g.HIamp pasif elektrot konnektör kutusu
Elektrot montajı
Elektrotlar başlıkta kalır
Elektrot değişimi
Başlığın tamamı değişmeden tek tek
TMS uyumu
Pasif elektrotlar elektronik içermez: TMS artefaktı az, sinyal hızla toparlanır
İzolasyon
1,5 kV (sistem konnektör yapılandırmasına göre)
Temizlik
Tekrar temizlenebilir, uzun süreli laboratuvar kullanımına uygun
Aktif elektrotlar

Sinyal elektrotta güçlendirilir

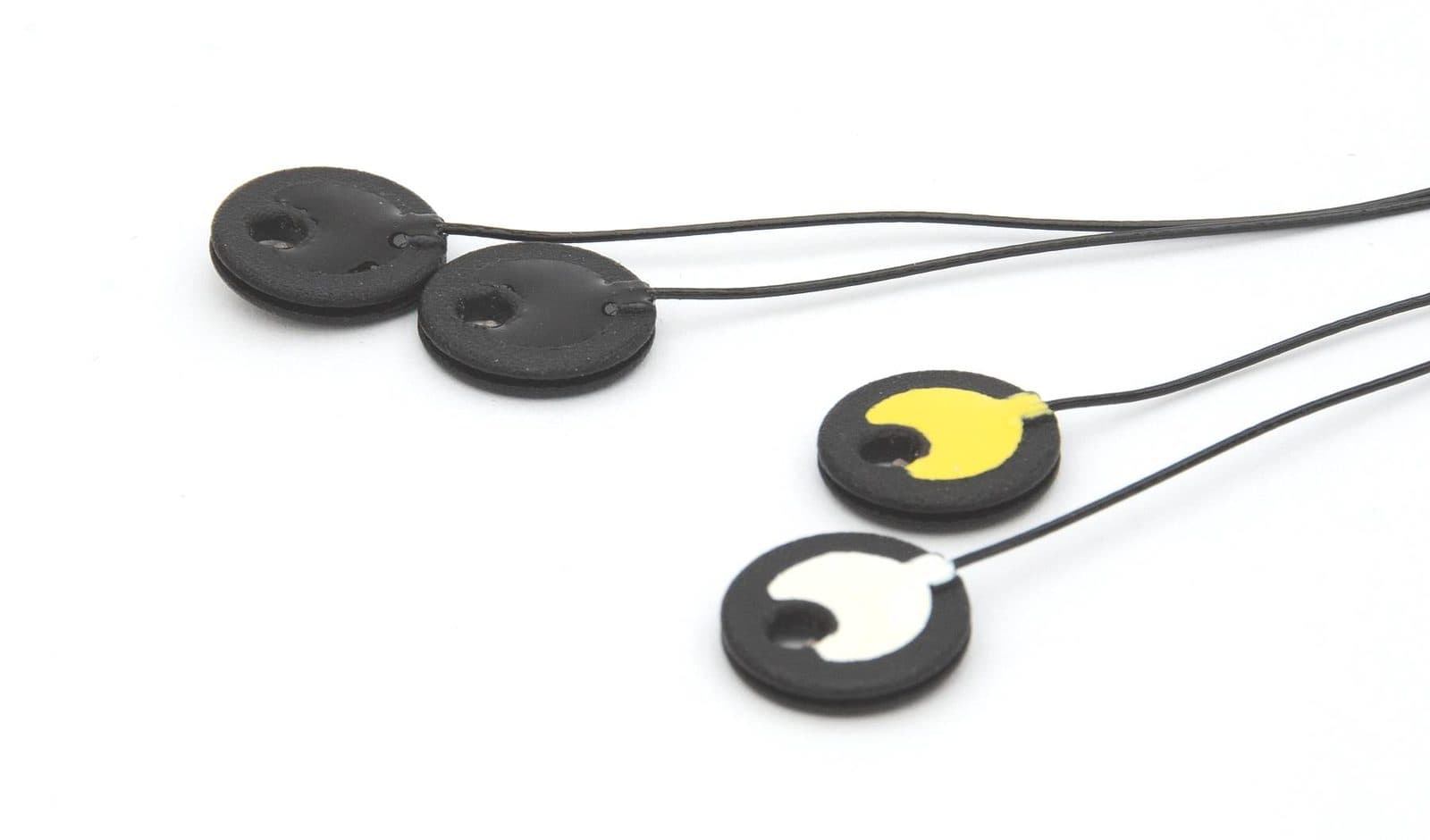

Aktif ve pasif g.LADYbird elektrotları

Aktif g.LADYbird, her elektrodun içine minyatür bir ön yükselteç yerleştirir; hareket artefaktları, kablo paraziti ve elektromanyetik gürültü sinyal amplifikatöre ulaşmadan azalır. Geniş jel haznesi uzun kayıt oturumlarını destekler; elektrotlar g.GAMMAcap'te kaldığı için hazırlık hızlanır ve elektrot yerleşimi deneyler arasında tekrarlanabilir olur. Daha yüksek empedansa dayanır, jelle kısa sürede kurulur. BCI, ERP çalışmaları, bilişsel nörobilim ve multimodal EEG araştırmaları için uygundur.

  • Dahili ön yükselteç
  • Daha az artefakt
  • Yüksek empedans toleransı
  • Uzun kayıt
Pasif elektrotlar

TMS-EEG için elektroniksiz

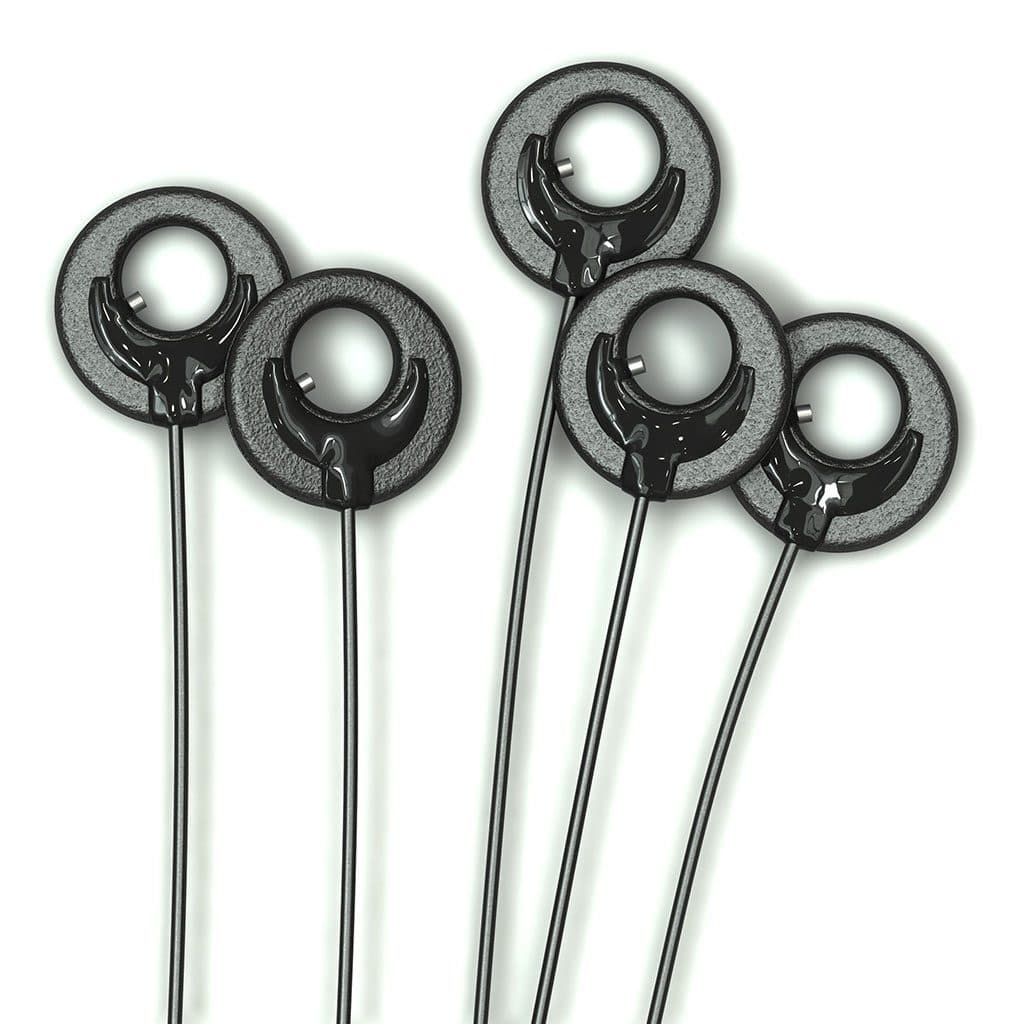

g.LADYbird elektrotları, yakından

Pasif g.LADYbird, elektronik içermeyen sinterlenmiş Ag/AgCl yapısıyla özellikle TMS-EEG deneyleri için uygundur. Uyarım artefaktlarını en aza indirir ve EEG sinyalinin hızla toparlanmasını sağlar; TMS ile uyarılmış potansiyellerin ve klasik EEG çalışmalarının güvenilir kaydını destekler. Abrazyonlu jelle ek cilt hazırlığıyla kullanılır.

  • Elektronik yok
  • TMS darbesinden hızlı toparlanma
  • TMS ile uyarılmış potansiyeller
Başlık ve bağlantı

g.GAMMAcap ve g.GAMMAbox

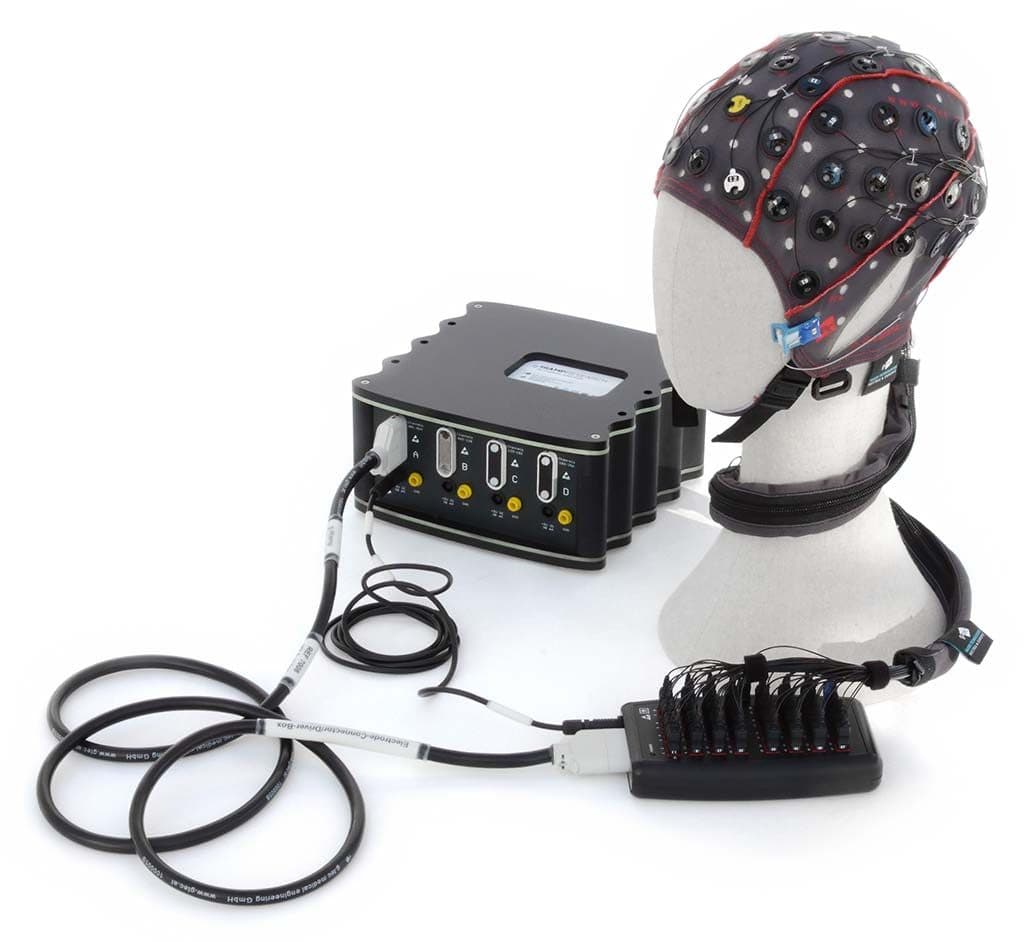

g.LADYbird elektrotlu başlık ve g.HIamp

g.GAMMAcap genişletilmiş uluslararası 10-10 sistemine göre tekrarlanabilir elektrot yerleşimi sağlar: 74 etiketli ve 86 ara konum. BCI, ERP deneyleri, yüksek yoğunluklu EEG ve beyin haritalama için yapılandırılır; elektrotlar temizlik sırasında başlıkta kalır, hazırlık süresi ve hata kısalır. g.GAMMAbox tam donanımlı başlıkları g.USBamp ya da g.HIamp'a bağlar; g.GAMMAclip ile ECG, EMG ve EOG de aktif elektrot teknolojisiyle kaydedilir. g.GAMMAbox 16 kanallıdır, DC'den 10 kHz'e çalışır, 9 V pille beslenir ve 2 pinli güvenlik soketleri taşır.

  • 74 + 86 konum
  • g.GAMMAbox: 16 kanal
  • g.GAMMAclip
Bilimsel referans

Karşılaştırmalı çalışmalarda laboratuvar referansı

g.LADYbird aktif EEG elektrotları hakemli nörobilim araştırmalarında yaygın olarak kullanılır ve yeni EEG teknolojilerini değerlendiren karşılaştırmalı çalışmalarda laboratuvar referansı olmuştur. Frontiers in Neuroscience'ta yayımlanan bir çalışma, doğal uzanma ve kavrama hareketlerinin çözümlenmesinde jelli, sulu ve kuru EEG sistemlerini karşılaştırırken g.USBamp ve g.LADYbird'ü laboratuvar referansı olarak kullandı; veri seti uluslararası BCI topluluğu için açık olarak yayımlandı (Schwarz ve ark., 2020).

  • Hareket kod çözme
  • Açık veri seti
  • BCI geliştirme
Schwarz ve ark., 2020Makaleyi görün

Uygulama alanları

Yakından

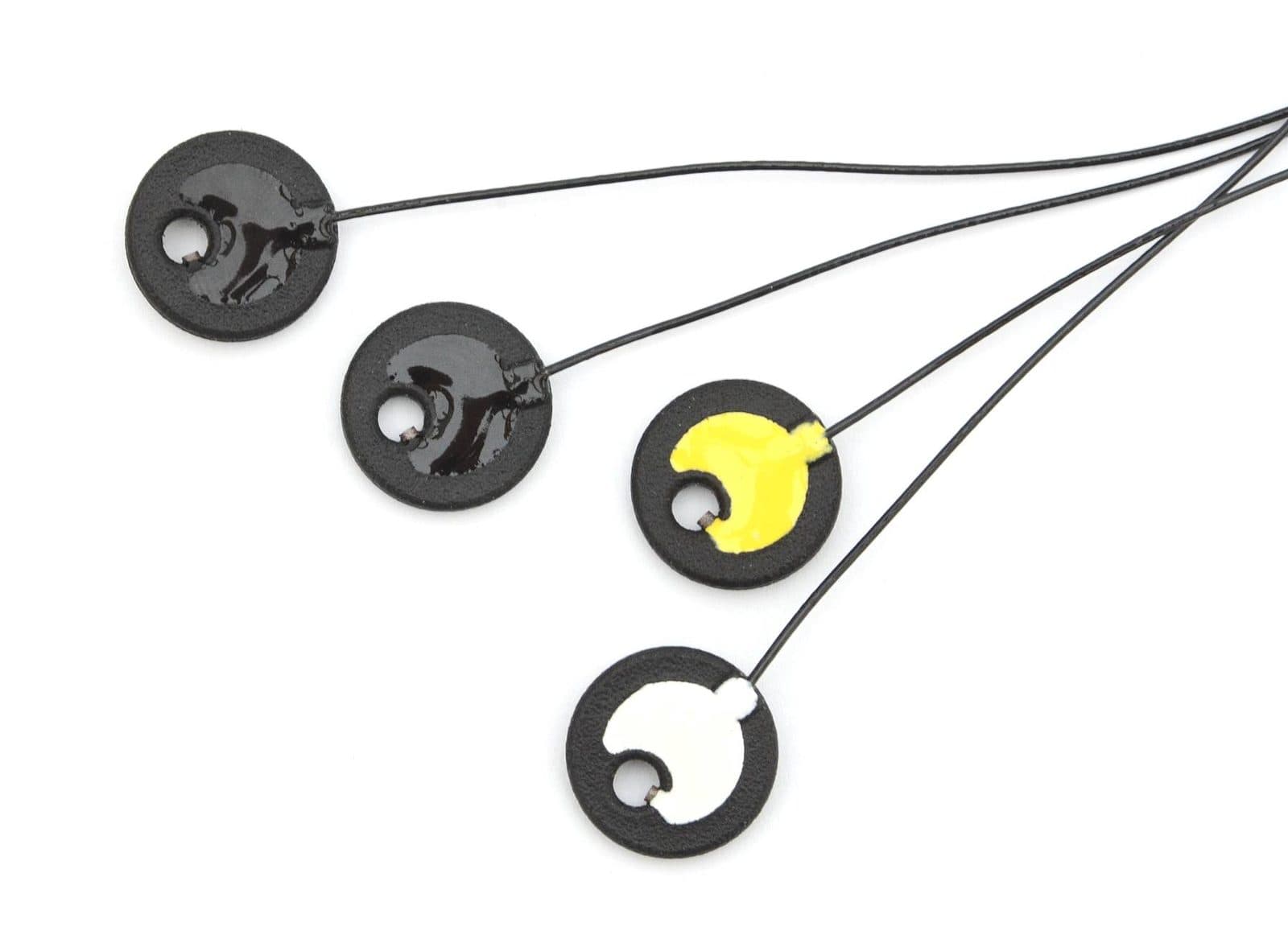

Dört g.LADYbird elektrodu, üstten

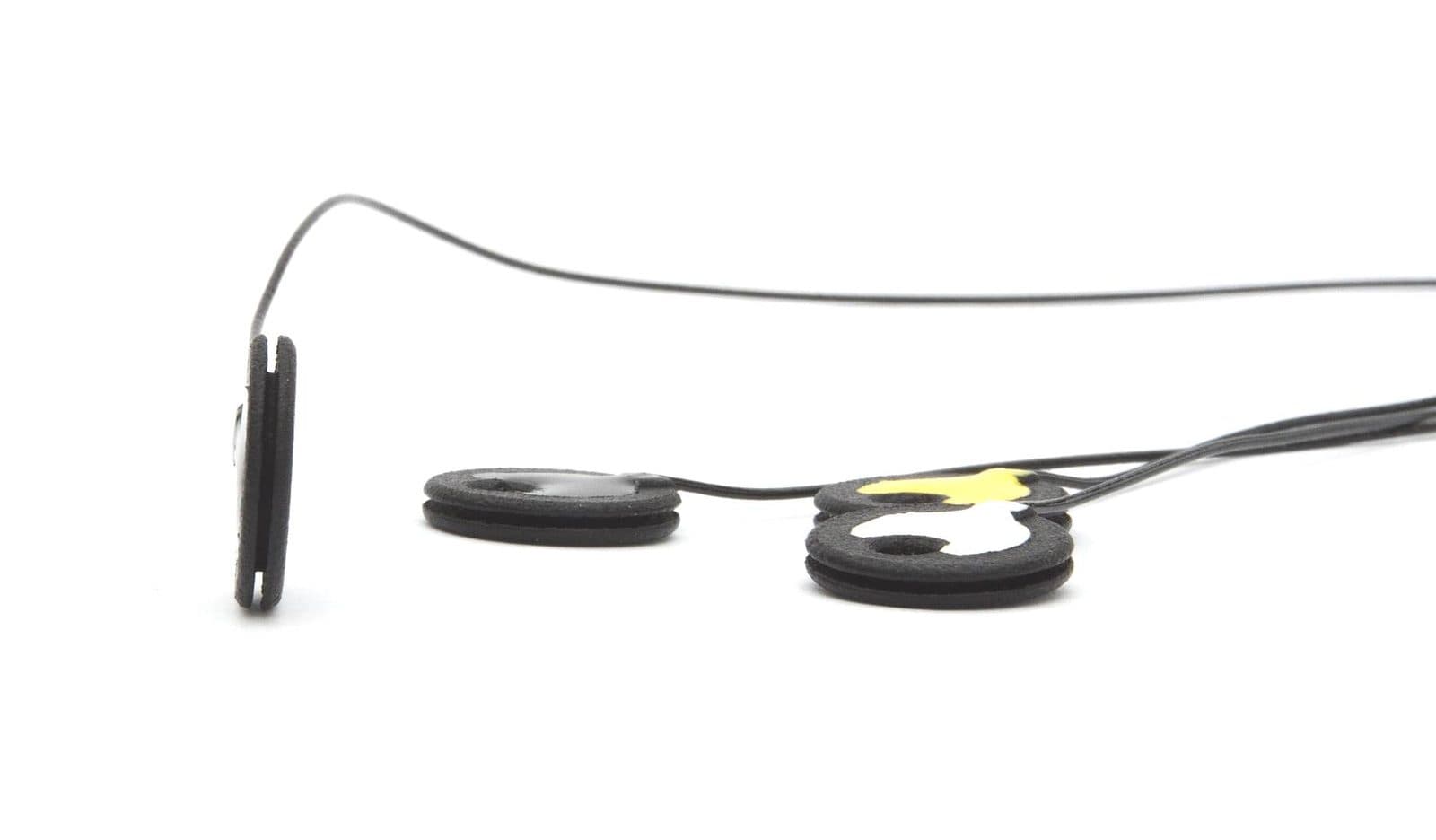

g.LADYbird elektrotları, yandan

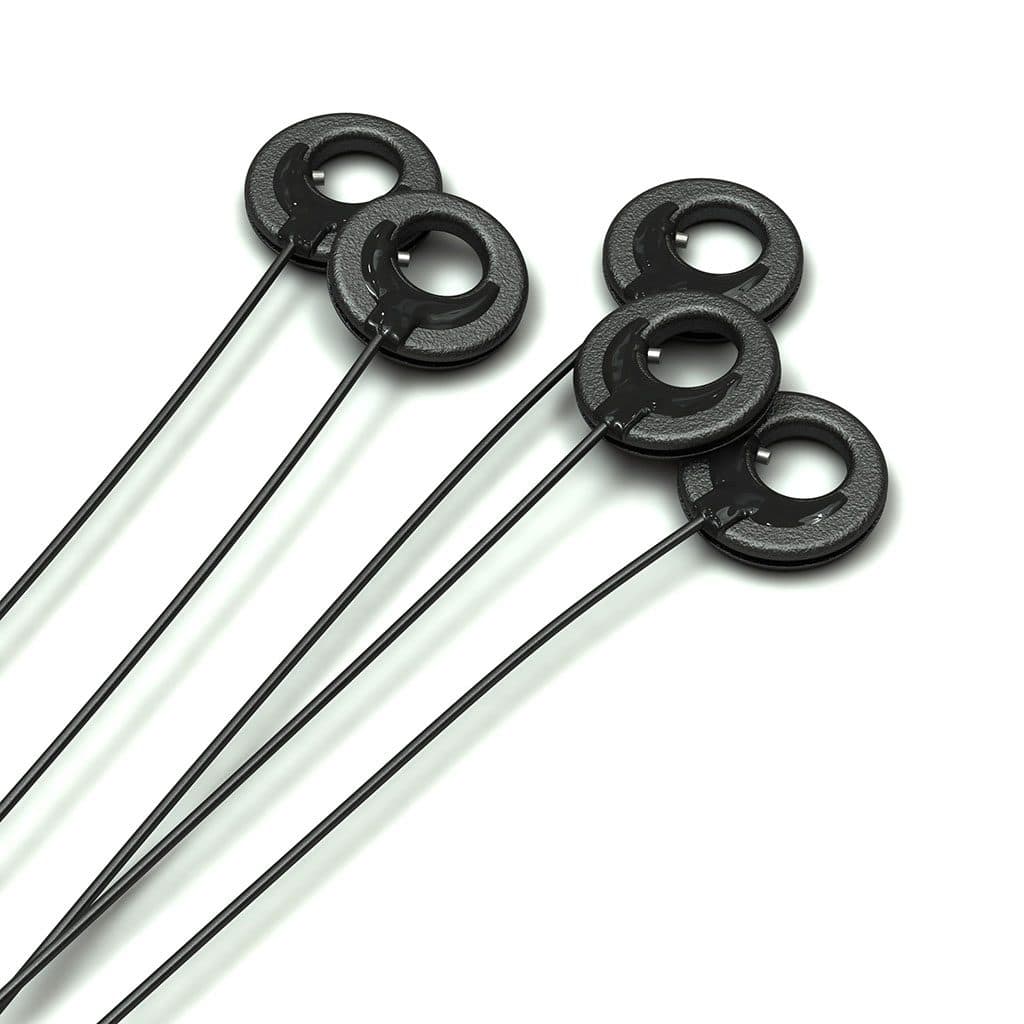

g.LADYbird elektrotları ve kabloları

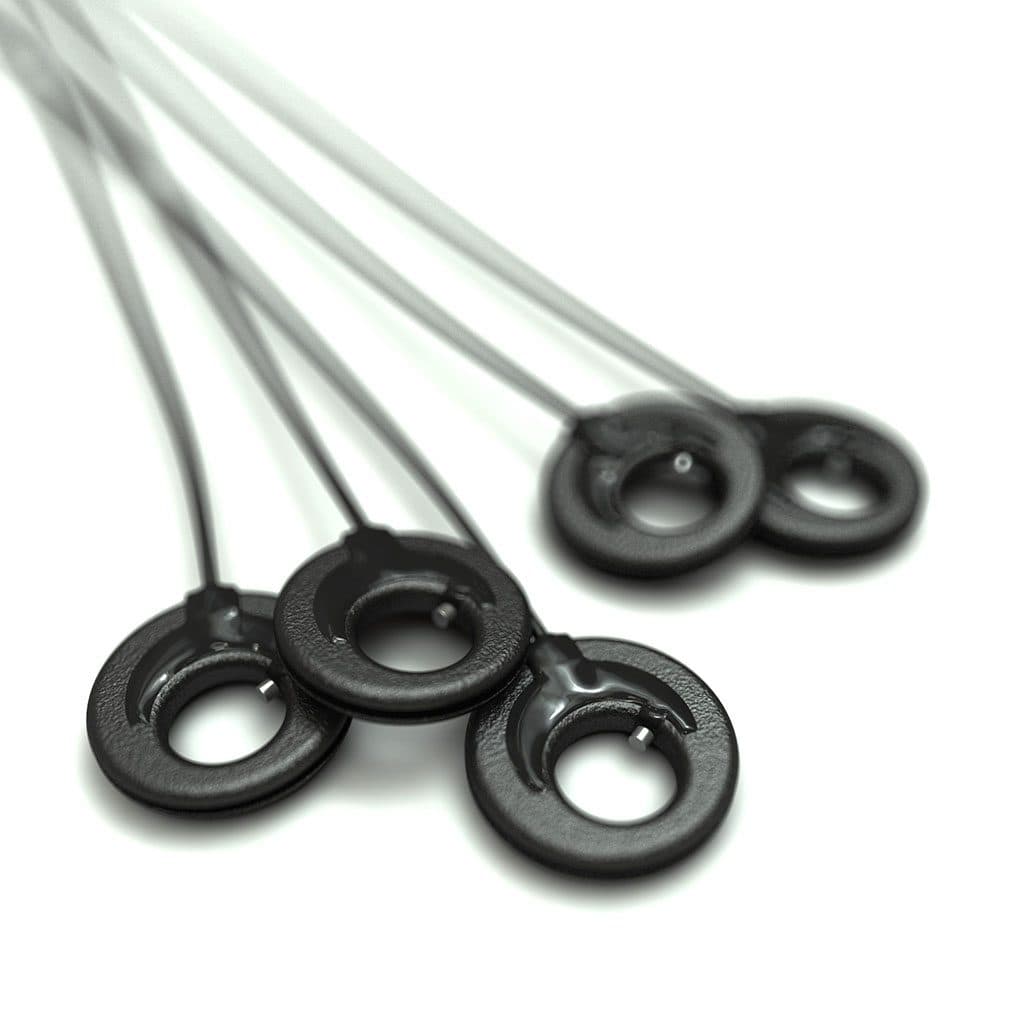

g.LADYbird elektrotlarının kayıt yüzeyi

Sıkça sorulan sorular

Aktif ve pasif EEG elektrotları arasındaki fark nedir?

Aktif EEG elektrotlarının içinde minyatür bir ön yükselteç bulunur; EEG sinyali kabloya girmeden güçlendirilir. Bu, hareket artefaktlarını, kablo parazitini ve elektromanyetik gürültüyü azaltır; BCI, ERP çalışmaları ve uzun kayıt oturumları için idealdir. Pasif EEG elektrotları elektronik içermez ve uyarım artefaktlarından hızlı toparlanmanın şart olduğu TMS-EEG deneyleri için özellikle uygundur.

Ne zaman pasif yerine aktif elektrot seçmeliyim?

Yüksek sinyal kalitesi, az artefakt ve kararlı kayıt gerektiğinde aktif elektrotlar önerilir; özellikle beyin-bilgisayar arayüzleri, bilişsel nörobilim, nörofeedback ve mobil EEG deneylerinde. Pasif elektrotlar TMS-EEG'de ve manyetik uyarım artefaktlarını en aza indirmenin kritik olduğu uygulamalarda tercih edilir.

g.LADYbird elektrotları BCI araştırmalarına uygun mu?

Evet. g.LADYbird elektrotları P300, SSVEP ve motor imgelem dahil beyin-bilgisayar arayüzü araştırmalarında yaygın olarak kullanılır. Yüksek sinyal kalitesi ve g.tec donanım ve yazılım ekosistemiyle uyumu, onları hem çevrimdışı analiz hem gerçek zamanlı BCI uygulamaları için uygun kılar.

g.LADYbird elektrotları TMS-EEG için kullanılabilir mi?

Evet. Pasif g.LADYbird elektrotları özellikle TMS-EEG uygulamaları için tasarlanmıştır. Sinterlenmiş Ag/AgCl yapısı TMS darbelerinden sonra hızlı toparlanma sağlar; TMS ile uyarılmış potansiyellerin ve diğer birleşik EEG-TMS deneylerinin kaydına uygundur.

Hangi biyosinyal amplifikatörleriyle uyumlu?

g.LADYbird elektrotları g.HIamp ve g.USBamp dahil g.tec biyosinyal amplifikatörleriyle çalışır. Aktif elektrotlar g.GAMMAbox üzerinden, pasif elektrotlar uygun konnektörlerle doğrudan uyumlu amplifikatörlere bağlanır.

Hangi EEG başlıkları g.LADYbird elektrotlarını destekler?

g.LADYbird elektrotları, genişletilmiş uluslararası 10-10 yerleşim sistemini izleyen g.GAMMAcap ile kullanılmak üzere tasarlanmıştır. Başlık tekrarlanabilir elektrot yerleşimi sağlar ve elektrotların kayıt oturumları arasında başlıkta kalmasına izin vererek hazırlık süresini kısaltır.

EEG dışında başka biyosinyaller kaydedilebilir mi?

Evet. g.LADYbird elektrotları EEG'nin yanı sıra EMG, EOG ve ECG kaydına da uygundur; birden fazla fizyolojik sinyali birleştiren multimodal nörobilim deneylerinde kullanılabilir.

g.LADYbird elektrotları tekrar kullanılabilir mi?

Evet. Aktif ve pasif g.LADYbird elektrotlarının ikisi de tekrar kullanılabilir ve uzun süreli laboratuvar kullanımı için tasarlanmıştır. Dayanıklı yapı ve çıkarılabilir başlık sistemi temizliği ve bakımı kolaylaştırır, çok sayıda deneyde tutarlı performans sağlar.

g.LADYbird elektrotları hangi araştırmalarda kullanılıyor?

Dünya genelinde beyin-bilgisayar arayüzleri, olay ilişkili potansiyeller, bilişsel nörobilim, TMS-EEG, nörorehabilitasyon, motor kontrol, hyperscanning, uyku araştırmaları, sanal ve artırılmış gerçeklik, insan-bilgisayar etkileşimi, nöroergonomi ve EEG'yi EMG, ECG, EOG, göz takibi ve diğer fizyolojik ölçümlerle birleştiren multimodal biyosinyal kaydında.
